●２０１３年モデル　ＲＲ‐ＸＰ００７の本体各部の名前、機能と配置について

本体は、幅約１．５センチ、高さは約１３センチ奥行き約１．５センチの縦長で四角いスティック型の形状になっています。本体の上部には、クリップがあります。そのクリップのある面が 本体背面になります。また、その反対側の面が、本体正面になります。

本体各部に配置されたボタンやスイッチ、表示部、端子、マイク、、スピーカー、電池カバーの機能と配置について説明します。尚、位置関係は画像データー　本体各部の名前と配置表でもご確認できます。

画像データは　こちら　を選択してください。

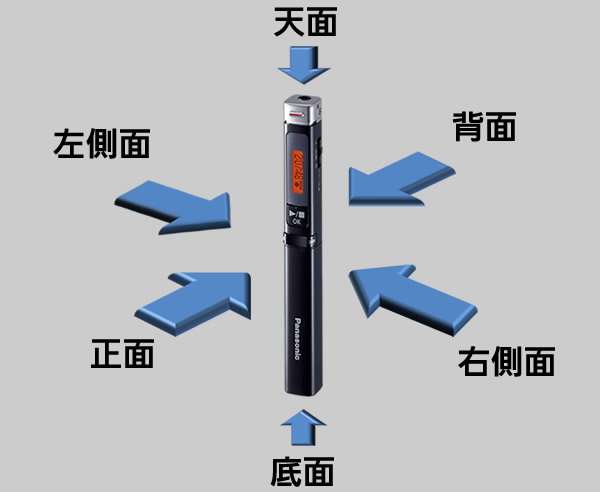

この配置表に沿って　正面、左そく面、右そく面、背面、てん面、そこ面の順に、各部の名前、機能と配置について、以下に説明します。

■ 本体の各面

正面	左そく面	右そく面	背面	てん面	そこ面

正面①　録音スイッチ

じょう部のいちばん　上に、約５ミリの横長の突起のある録音スイッチが、配置されています。録音スイッチを上にスライドすると、録音を開始します。また、録音中は、スイッチの突起部分が赤く点灯します。録音スイッチを下にスライドすると録音が停止します。

正面②　表示部

録音スイッチの下に、液晶の表示部があります。操作中の状態や各種の情報を表示します。

正面③　再生・停止・決定（ＯＫ）ボタン

録音スイッチから　下へ約４センチのところ、表示部の下にある、小さな突起の付いた四角いボタンが再生・停止・決定(ＯＫ)の三つの機能を兼ねたボタンです。録音ファイルの再生の開始、再生速度を変更するときにも使用します。また、各種操作の決定をおこないます。

録音ファイルの再生や停止、メニューの設定項目の決定を行ないます。また、再生速度を変更するときにも使用します。

正面④の１　早戻しボタン

ＯＫボタンのすぐ下に、細くてよこながで　左右に出っ張ったボタンが,配置されています。左角にある　出っ張ったボタンが早戻しボタンです。このボタンには、３つの機能があります。

１　メニュー設定時
早戻しボタンを押すごとに、一つ前の項目に切替り、読み上げを行います。

２　再生時
早戻しボタンを、ながおしすると、録音ファイルの早戻しができます。一回押すと、その録音ファイルの先頭に戻り、２秒以内にもう一回押すと、一つ前のファイルに移動します。そして、２秒後には、再生が始まります。また、早戻しボタンを連続で押すごとに、ひとつずつ前のファイルに移動します。

３　停止時
早戻しボタンを一回押すと、録音ファイルをひとつ前にもどすことができます。

正面④の２　早送りボタン

ＯＫボタンのすぐ下に、細くてよこながで　左右に出っ張ったボタンが,配置されています。右角にある　出っ張ったボタンが早送りボタンです。このボタンには、３つの機能があります。

１　メニュー設定時
早送りボタンを押すごとに、一つ先の項目に切替り、読み上げを行います。

２　再生時
早送りボタンを、ながおしすると、録音ファイルの早送りができます。一回押すと、次の録音ファイルの先頭に移動します。そして、２秒後には、再生が始まります。また、早送りボタンを連続で押すごとに、ひとつずつ次のファィルに移動します。

３　停止時
早送りボタンを一回押すと、次の録音ファィルの先頭に移動することができます。

正面⑤　内がわ　電池挿入部

本体中心から　下半分が　電池挿入部になります。使用する電池は、単４サイズのアルカリ、または、マンガン乾電池を１個挿入します。ニッケル水素充電池も使用できます。

本体の各面へ戻る

左そく面①　内蔵マイク　ひだり用

左そく面じょう部のいちばん　上にある、小さな穴のあいた部分が　内蔵ステレオマイクです。

左そく面②　音量プラス・マイナスボタン

内蔵マイクから　約1センチ下のところにある、細い　縦長のボタンが音量ボタンです。音量ボタンには、上側と下側に　四角い突起があります。上側のプラスボタンを押すと、音量が大きくなり、また、下側のマイナスボタンを押すと、音量が小さくなります。

音量は、０から２０まで段階的に調整でき、液晶表示画面にも、数字が表示されます。

左そく面③　メニューボタン

音量ボタンのすぐ下にある、　細い　縦長で少し短めのボタンがメニューボタンです。メニューボタンを押すと、メニュー設定が開き、マイク録音、再生、フォルダ選択、フォルダ編集、共通の各設定モードが表示されます。それぞれ詳細について設定することができます。

本体の各面へ戻る

右そく面①　内蔵マイク　右用

右そく面じょう部のいちばん上にある、小さな穴のあいた部分が　内蔵ステレオマイクです。

右そく面②　電源・ホールドスイッチ

内蔵ステレオマイクから　約1センチ下のところに　細い縦長の電源スイッチがあります。その中央には　四角の突起があります。電源スイッチを上に　スライドすると電源が入り「ピッ」という操作音が鳴ります。また、電源スイッチを下に　スライドすると電源が切れ「ピィー」という操作音が鳴ります。

このスイッチは、録音、再生中のボタン操作を無効にする、ホールド機能も兼ね備えています。録音、再生時には電源スイッチを下にスライドすると、ホールド機能がオンになります。

再生のみ、再生が終了すると、自動的にホールド機能が解除され、電源が切れます。

本体の各面へ戻る

背面①　クリップ

本体背面の上部に、クリップがあります。クリップの形状は、長さが約３センチ、幅約５ミリの縦長の形状になっており、たとえば　胸ポケットに　クリップをさして留めることもできます。

背面②　内蔵スピーカー

クリップから下に、約１センチのところにある、小さな穴のあいた部分が内蔵スピーカーです。

背面③　開けるシール

電池カバーのじょうたん部に、「開ける」という表示の横長シールを貼り付けています。カバーを取り外す時のロックを外す方向を示しています。

背面④　電池カバー

本体下部に、電池カバーがあります。尚、電池カバー取り外し及び、取り付けについては、以下の手順に従ってください。手順を間違えると破損の原因となりますので、ご注意下さい。

電池カバーの取り外し手順
本体上部と下部の電池カバーとの間に　継ぎ目があります。背面側の継ぎ目の上に小さな突起が　２つ並んでいます。背面側を手前にした状態で　継ぎ目の下側部分を左へ　５ミリ程度　電池カバーをひねり下側に　引いて抜きます。

電池カバーの取り付け手順
電池カバーの背面上側に、「開ける」という表示の横長シールを　貼り付けています。場所は、背面④を参照下さい。本体背面側を手前にした状態で　電池カバー挿入前に　横長シール面を　手前にして、一旦、方向を合わせます。この状態で、電池カバーを本体に対して　５ミリ程度　左に傾けた状態で差し込み　右へ　少しひねる事で、取り付け完了となります。

本体の各面へ戻る

てん面①　ヘッドホン端子

てん面の真ん中に、ヘッドホン端子があります。インサイドホンまたはヘッドホンを接続して　音声を聞くことができます。ただし、接続中は内臓スピーカーからの音声は出ません。

本体の各面へ戻る

そこ面①　ＵＳＢ接続端子

そこ面に、ＵＳＢ接続端子があります。ここにＵＳＢケーブルを接続し、もう一方をパソコンに接続することで、音声ファイルのコピーと移動ができます。また、充電式電池をご使用する場合も、ＩＣレコーダー本体とパソコンで充電することができます。ただし、パソコンの充電バッテリの容量が、無いときは、充電できません。
