２０１４年モデル　ＲＲ‐ＳＲ３０の本体各部の名前、機能と配置について

本体は、幅約１１センチ、高さ約７センチ、奥行き約２センチのカセットテープ型デザインです。本体各部に配置されたボタンやスイッチ、表示部、端子、マイク、スピーカー、電池挿入部の機能と配置について説明します。

尚、位置関係は画像データー　本体各部の名前と配置表でもご確認できます。

画像データは　こちら　を選択してください。

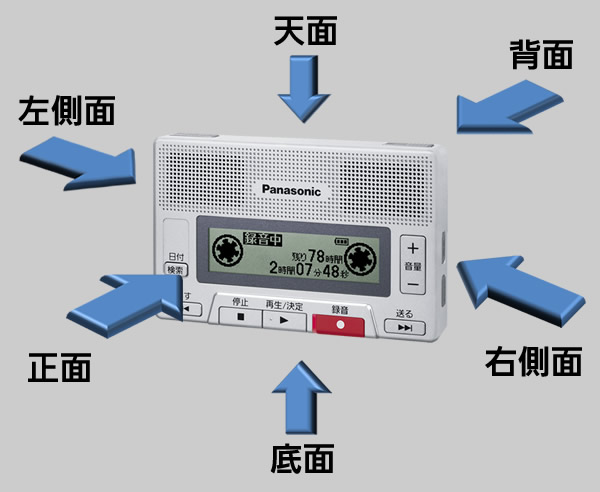

液晶表示部や操作に必要なボタンなどを配置した面を、ここでは、正面と呼びます。また、その反対側の面を背面と呼びます。この配置表に沿って　正面、左そく面、右そく面、そこ面、てん面、背面の順に、各部の名前、機能と配置について、以下に説明します。

■ 本体の各面

正面	左そく面	右そく面	そこ面	てん面	背面

正面①　再生・決定ボタン

本体下側には、五つのよこながで四角いボタンが配置されています。真ん中のボタンが再生、決定ボタンです。ボタンの左側に、小さな突起がついています。録音ファイルの再生を開始します。また、各種操作の決定をおこないます。

正面②　停止ボタン

再生ボタンの左側にある、よこながで四角いボタンが停止ボタンです。録音や再生の操作の停止やメニューの設定、消去、日付検索の操作を中止します。また、停止中に、このボタンを押すと、表示部には、現在時刻、残り可能時間、録音総件数が表示されます。音声ガイド設定がオンの状態の時は、現在時刻を読み上げます。もう一度、ボタンを押すと選択中の録音ファイルの録音日時、録音時間が表示されます。音声ガイド設定がオンの状態の時は、録音日時を読み上げます。

正面③　録音ボタン

再生ボタンの右側にある、よこながで四角いボタンが録音ボタンです。停止中に、このボタンを押すと録音を開始します。録音中は、録音を一時停止し、もう一度押すと録音を再開します。

正面④　戻すボタン

停止ボタンの左端にある、よこながで四角いボタンが戻すボタンです。

１　メニュー選択時は、左側の項目を選択します。また、フォルダー選択時は、ひとつ左のフォルダーを選択します。
２　再生時ボタンをながおしすると、録音ファイルの早戻しができます。一回押すと、その録音ファイルの先頭に戻り、２秒以内にもう一回押すと、一つ前のファイルに移動します。そして、２秒後には、再生が始まります。また、ボタンを連続で押すごとに、ひとつずつ前のファイルに移動します。

正面⑤　送るボタン

録音ボタンの右側にある、よこながで四角いボタンが送るボタンです。
１　メニュー選択時は、右側の項目を選択します。また、フォルダー選択時は、ひとつ右のフォルダーを選択します。
２　再生または、停止時、再生中や停止中に、ボタンを押すと、つぎの録音ファィルの先頭にスキップします。再生中は、押し続けることで、早送りができます。また、連続でボタンを押すことで、ひとつずつ次のファィルに移動します。

正面⑥　音量プラス・マイナスボタン

正面の右端、送るボタンの上にある、たてながで四角いボタンが音量ボタンです。ボタンの上がわを押すと音量が大きくなり、下がわを押すと音量が小さくなります。表示部には、音量をイメージした三角と音量を数値で、０から２０まで表示します

正面⑦　日付検索ボタン

正面の左端、戻るボタンの上にある、よこながで四角いボタンが日付検索ボタンです。録音した音声ファイルを録音の日付で検索することができます。

正面⑧　表示部

停止、再生、録音ボタンの上に、液晶の表示部があります。操作中の状態や各種の情報を表示します。

正面⑨　内蔵スピーカー

正面じょう部の左右に、ひとつづつ内蔵スピーカーがあります。細かなマス目模様になっています。音声は、モノラルでの再生となりますが、左そく面にある出力端子に、ステレオインサイドホンを接続することにより、ステレオ再生が可能になります。

本体の各面へ戻る

左そく面①　ヘッドホン・出力端子

左そく面の手前側にある、丸い端子が、ヘッドホン・出力端子です。ステレオインサイドホンやヘッドホンを接続して録音　音声を聞くことや外部機器にダビングすることができます。

左そく面②　外部入力・外部マイク・入力端子

左そく面の中央部にある、丸い端子が、外部入力・外部マイクなどを接続する入力端子です。端子の横に、さわってわかる小さく丸い突起がついています。外部マイクを接続して録音したり、外部機器から本機にダビングすることができます。

本体の各面へ戻る

右そく面①　メニューボタン

右そく面の手前側にある、少し高くなっているボタンが、メニューボタンです。メニューボタンを押すと、メニュー設定が開き、外部入力、時計、録画音質、操作おん、再生範囲、全て消去 の６つの設定モードが表示されます。

右そく面②　消去ボタン

右そく面の中央部にある、よこながで四角いボタンが消去ボタンです。録音ファイルを消去することができます。

本体の各面へ戻る

そこ面①　電源・ホールドスイッチ

そこ面の右側にある、よこがなで四角いボタンが、電源スイッチ、ホールドスイッチです。ボタンの中央には縦の突起がついています。電源スイッチを右にスライドすると、電源が入り「ピッ」という操作音がなります。また、電源スイッチを左にスライドすると電源が切れ「ピィー」という操作音がなります。このスイッチは、録音、再生中のボタン操作を無効にする、ホールド機能も兼ね備えています。

電源スイッチを左にスライドすると、ホールド機能がオンになります。再生のみ、再生が終了すると、ホールド機能が保持されます。このとき、正面のいづれかのボタンを押すと　ホールド中です　と音声案内が流れます。

再生のみ、再生が終了すると、自動的にホールド機能が解除され、電源が切れます。

本体の各面へ戻る

てん面①　内蔵ステレオマイク　右用

てん面の右端にある、小さな丸い穴のある部分が内蔵ステレオマイクです。Ｒの文字が掘り込まれています。

てん面②　内蔵ステレオマイク　ひだり用

てん面の左端にある、小さな丸い穴のある部分が内蔵ステレオマイクです。Ｌの文字が堀り込まれています。

本体の各面へ戻る

背面①　電池挿入部ふた

背面の上部左半分が電池挿入部ふたです。ふたを開ける場合は、本体を裏返して、電池挿入部ふたのふくらんだ部分を手前におします。ふたのじょうぶのまんなかに下向きの小さな三角と小さな突起が３個並んでいます。　
ふたの三角の突起のところを指で押さえながら、奥にスライドしてロックをはずし、ふたを引き上げて開きます。ふたを閉じる場合は、ふたを手前に引きながら下に倒し、奥にスライドさせてロックします。

背面②　電池挿入部

電池挿入部ふたを開けると電池挿入部があります。単４サイズのアルカリ、または、マンガン乾電池を２個使用します。ニッケル水素充電池も使用できます。挿入部の左側にスプリングがあり、乾電池のマイナス面をこのスプリングに押しあてて挿入します。
